Kako izmjeriti dimenzije DIN6921 vijka s prirubnicom?

Kada je riječ o industrijskom svijetu, preciznost je ključna. Kao dobavljačDIN6921 Vijak prirubnice, razumijem važnost točnih mjerenja. Vijak s prirubnicom DIN6921 ključna je komponenta u mnogim mehaničkim i inženjerskim primjenama, a znanje kako pravilno izmjeriti njegove dimenzije ključno je za osiguravanje pravilnog prianjanja i optimalne izvedbe.

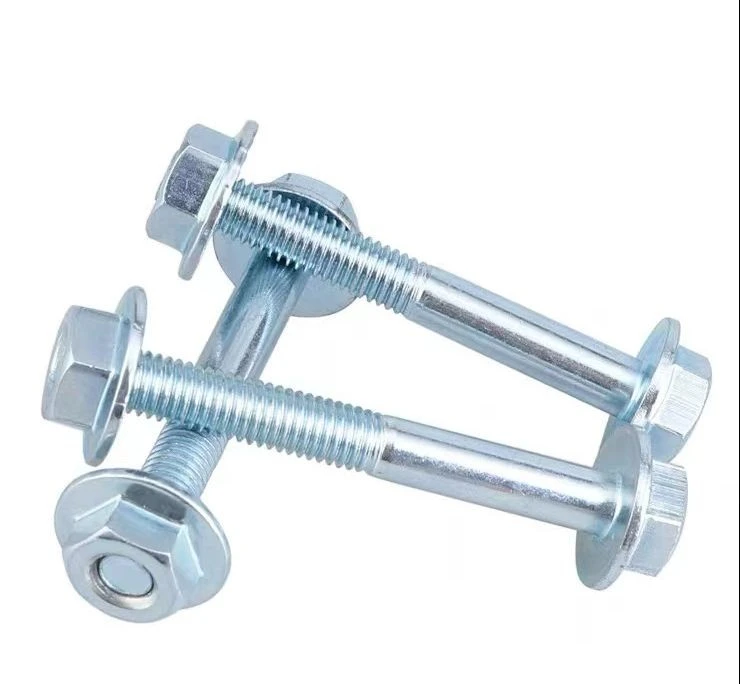

Razumijevanje DIN6921 vijka prirubnice

Prije nego što se upustite u proces mjerenja, važno je imati osnovno razumijevanje o tome što je DIN6921 vijak s prirubnicom. Norma DIN6921 specificira tip vijka s prirubnicom sa šesterokutnom glavom i prirubnicom ispod glave. Ova prirubnica djeluje kao podloška, ​​raspodjeljujući opterećenje na veće područje i pružajući dodatnu stabilnost. Ovi vijci se obično koriste u strojevima, automobilskoj i građevinskoj industriji, gdje je potrebna sigurna i pouzdana veza.

Alati potrebni za mjerenje

Za točno mjerenje dimenzija DIN6921 vijka s prirubnicom trebat će vam nekoliko osnovnih alata:

1. Pomično pomično mjerilo: Ovo je precizni mjerni instrument koji može mjeriti unutarnje i vanjske dimenzije s visokom točnošću. Idealan je za mjerenje promjera, duljine i debljine vijka.
2. Mikrometar: Mikrometar se koristi za još preciznija mjerenja, posebno za male dimenzije. Može izmjeriti promjer osovine vijka s velikom točnošću.
3. Mjerač navoja: mjerač navoja koristi se za određivanje koraka i vrste navoja vijka. Ovo je važno za osiguravanje kompatibilnosti s odgovarajućom maticom ili rupom s navojem.
4. Ravnalo ili mjerna traka: Ravnalo ili mjerna traka mogu se koristiti za mjerenje ukupne duljine vijka, posebno za dulje vijke.

Mjerenje dimenzija DIN6921 vijka s prirubnicom

Sada kada imate potrebne alate, prođimo korak po korak kroz postupak mjerenja dimenzija DIN6921 vijka s prirubnicom:

1. Mjerenje promjera vijka

• Promjer osovine: Upotrijebite pomično mjerilo ili mikrometar za mjerenje promjera osovine vijka. Postavite čeljusti čeljusti ili mikrometra oko osovine na najdebljem dijelu, dalje od navoja. Provjerite je li mjerni instrument okomit na osovinu za točno mjerenje.
• Promjer prirubnice: Izmjerite promjer prirubnice pomoću pomične mjerne riječi. Postavite čeljusti čeljusti na suprotne strane prirubnice, mjereći najširi dio. Ovo mjerenje je važno kako bi se osiguralo da prirubnica pravilno odgovara primjeni.

2. Mjerenje duljine vijka

• Ukupna duljina: Pomoću ravnala ili mjerne trake izmjerite ukupnu duljinu vijka od kraja osovine do vrha glave. Provjerite je li mjerni instrument postavljen duž središnje crte vijka za točno mjerenje.
• Duljina niti: Izmjerite duljinu dijela vijka s navojem pomoću pomične čeljusti. Postavite čeljusti čeljusti na početak i kraj navoja, mjereći udaljenost između njih. Ovo mjerenje je važno za određivanje dubine rupe s navojem ili duljine matice koja se može koristiti.

3. Mjerenje dimenzija glave vijka

• Visina glave: Izmjerite visinu glave vijka pomoću pomične čeljusti. Postavite čeljusti čeljusti na gornji i donji dio glave, mjereći udaljenost između njih. Ovo mjerenje je važno kako bi se osiguralo da glava pravilno pristaje u aplikaciju.
• Preko stanova i uglova: Izmjerite poprečne dimenzije i poprečne kutove šesterokutne glave pomoću pomične mjerne veličine. Dimenzija poprečnih ravnina je udaljenost između dvije suprotne ravne stranice šesterokuta, dok je dimenzija poprečnih uglova udaljenost između dva suprotna kuta šesterokuta. Ove mjere su važne za određivanje veličine ključa ili nasadnog ključa koji se može koristiti za zatezanje ili otpuštanje vijka.

4. Mjerenje koraka i vrste navoja

• Uspon navoja: Koristite mjerač navoja za određivanje koraka navoja vijaka. Korak navoja je udaljenost između dva susjedna navoja, mjerena u milimetrima. Postavite mjerač navoja na navoje vijka i pronađite dio koji točno odgovara navojima. Broj na mjeraču navoja označava korak navoja.
• Vrsta niti: Odredite vrstu navoja vijka pomoću mjerača navoja. Postoje različite vrste navoja, kao što su metrički, UNC (Unified National Coarse) i UNF (Unified National Fine). Provjerite odgovara li vrsta navoja vijka odgovarajućoj matici ili otvoru s navojem za pravilno pristajanje.

Važnost točnih mjerenja

Točna mjerenja dimenzija DIN6921 vijaka s prirubnicom ključna su iz nekoliko razloga:

• Pravilno pristajanje: Osiguravanje da dimenzije vijaka odgovaraju zahtjevima primjene ključno je za pravilno pristajanje. Vijak koji je prevelik ili premalen možda neće ispravno pristajati, što može dovesti do labave ili čvrste veze, što može utjecati na rad i sigurnost stroja ili strukture.
• Kompatibilnost: Točno mjerenje koraka i vrste navoja važno je za osiguranje kompatibilnosti s odgovarajućom maticom ili rupom s navojem. Korištenje vijka s pogrešnim korakom ili vrstom navoja može rezultirati lošim pristajanjem, poteškoćama u zatezanju ili otpuštanju vijka, pa čak i oštećenjem navoja.
• Kontrola kvalitete: Kao dobavljaču, točna mjerenja su ključna za kontrolu kvalitete. Mjerenjem dimenzija vijaka prije otpreme, možemo osigurati da zadovoljavaju tražene standarde i specifikacije, pružajući našim kupcima proizvode visoke kvalitete.

Ostali srodni proizvodi

Uz DIN6921 svornjak s prirubnicom, također nudimo širok raspon drugih povezanih proizvoda, kao što suVijak s glavom s gumbom prirubniceiCrni vijci s prirubnicom. Ovi su proizvodi također dizajnirani za pružanje sigurne i pouzdane veze u raznim aplikacijama.

Kontaktirajte nas za nabavu

Ako su vam potrebni visokokvalitetni DIN6921 vijci s prirubnicom ili bilo koji drugi srodni proizvodi, slobodno nas kontaktirajte. Naš tim stručnjaka spreman je pomoći vam s vašim potrebama nabave i pružiti vam najbolja rješenja. Nudimo konkurentne cijene, brzu dostavu i izvrsnu korisničku uslugu. Nemojte se ustručavati kontaktirati nas za ponudu ili raspraviti o vašim specifičnim zahtjevima.

Reference

• Standardna specifikacija DIN 6921
• Machinery's Handbook, 31. izdanje
